אטם רשת תיל סרוג





אנו מציעים אטם רשת תיל סרוג שהוא סוג של אטם EMC המשמש למיגון EMI ו-RFI. הוא מיוצר באמצעות חומרי הגלם האיכותיים ביותר וטכנולוגיה מתקדמת. אטם רשת תיל מגיע בצורות רבות ושונות כדי להתאים ליישומים שונים. זה יכול להיות עגול, מלבני, עגול כפול, עגול עם זנב וכו '.





מספר חלק	קוטרφ	מספר חלק	קוטרφ
S-C-2424-B-0	φ2.4 מ"מ+0.5/-0.0 מ"מ	S-C-7979-B-0	φ7.9 מ"מ+0.8/-0.0 מ"מ
S-C-3232-B-0	φ 3.2 מ"מ+0.5/-0.0 מ"מ	S-C-9595-B-0	φ9.5 מ"מ+0.8/-0.0 מ"מ
S-C-4040-B-0	φ4.0מ"מ+0.5/-0.0מ"מ	S-C-1313-B-0	φ12.7 מ"מ+0.8/-0.0 מ"מ
S-C-4848-B-0	φ4.8 מ"מ+0.8/-0.0 מ"מ	S-C-1515-B-0	φ15.9 מ"מ+1.0/-0.0מ"מ
S-C-6464-B-0	φ6.4 מ"מ+0.8/-0.0 מ"מ	S-C-2525-B-0	φ25.4 מ"מ+1.0/-0.0מ"מ

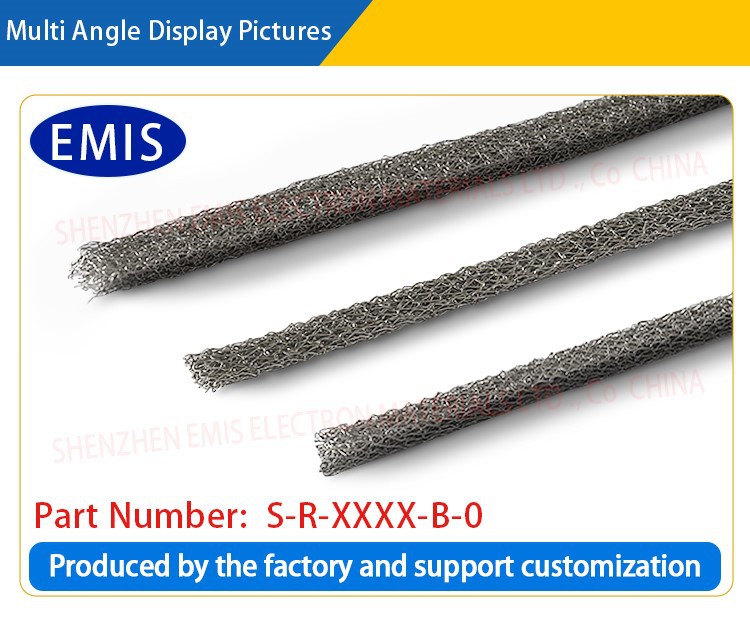

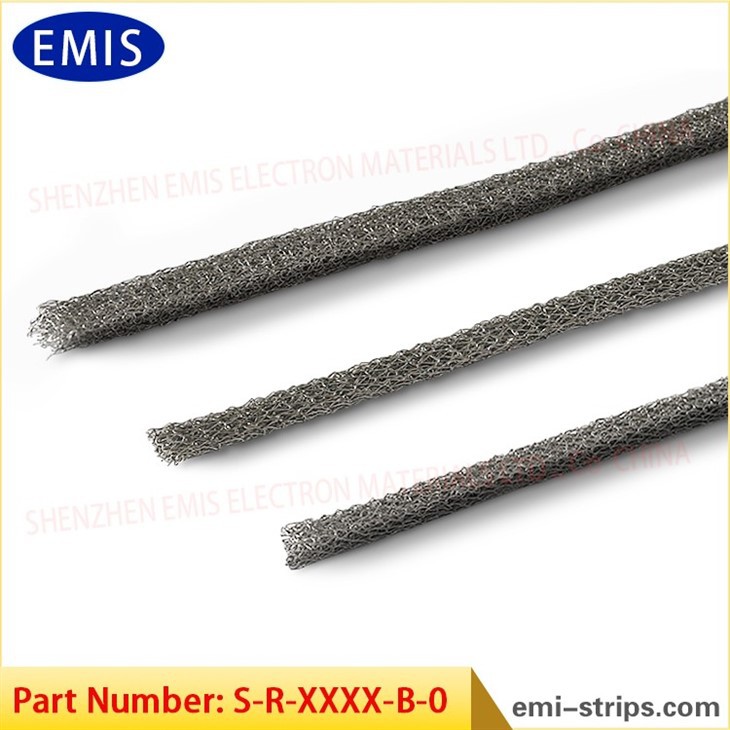

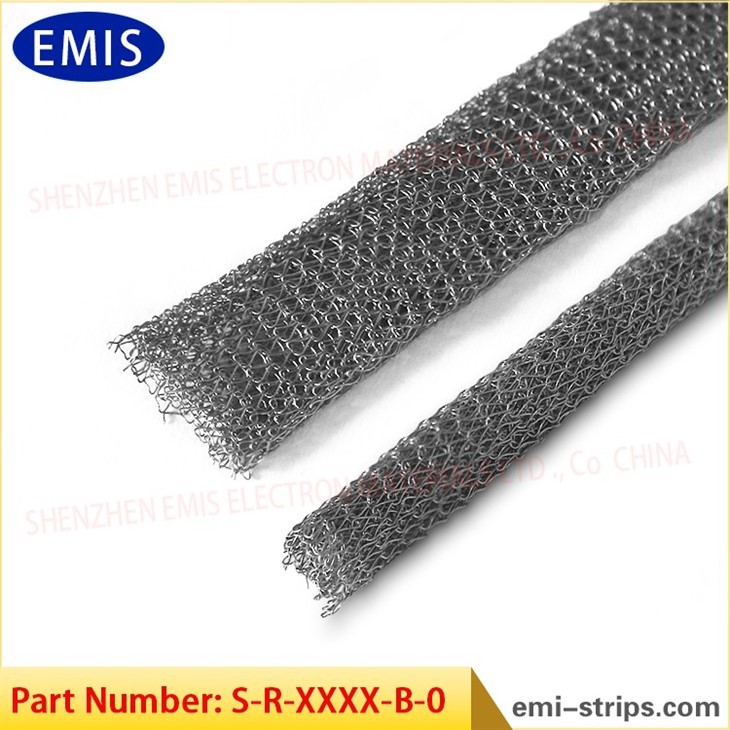

מספר חלק	רוֹחַב	גָבוֹהַ	מספר חלק	רוֹחַב	גָבוֹהַ
S-R-1616-B-0	1.6+0.3/-0מ"מ	1.6+0.3/-0מ"מ	S-R-7932-B-0	7.9+0.8/-0.0מ"מ	3.2+0.5/-0מ"מ
S-R-3216-B-0	3.2+0.3/-0מ"מ	1.6+0.3/-0מ"מ	S-R-9532-B-0	9.5+0.8/-0.0מ"מ	3.2+0.5/-0מ"מ
S-R-4816-B-0	4.8+0.4/-0מ"מ	1.6+0.3/-0מ"מ	S-R-1332-B-0	12.7+0.8/-0.0מ"מ	3.2+0.5/-0מ"מ
S-R-7916-B-0	7.9+0.8/-0.0מ"מ	1.6+0.3/-0מ"מ	S-R-1932-B-0	19.1+1.0/-0.0מ"מ	3.2+0.5/-0מ"מ
S-R-9516-B-0	9.5+0.8/-0.0מ"מ	1.6+0.3/-0מ"מ	S-R-2532-B-0	25.4+1.0/-0.0מ"מ	3.2+0.5/-0מ"מ
S-R-1316-B-0	12.7+0.8/-0.0מ"מ	1.6+0.3/-0מ"מ	S-R-4848-B-0	4.8+0.8/-0.0מ"מ	4.8+0.8/-0.0מ"מ
S-R-2424-B-0	2.4+0.5/-0.0מ"מ	2.4+0.5/-0.0מ"מ	S-R-6448-B-0	6.4+0.8/-0.0מ"מ	4.8+0.8/-0.0מ"מ
S-R-3224-B-0	3.2+0.5/-0.0מ"מ	2.4+0.5/-0.0מ"מ	S-R-2532-B-0	7.9+0.8/-0.0מ"מ	4.8+0.8/-0.0מ"מ
S-R-4824-B-0	4.8+0.8/-0.0מ"מ	2.4+0.5/-0.0מ"מ	S-R-6464-B-0	6.4+0.8/-0.0מ"מ	6.4+0.8/-0.0מ"מ
S-R-6424-B-0	4.8+0.8/-0.0מ"מ	2.4+0.5/-0.0מ"מ	S-R-7964-B-0	7.9+0.8/-0.0מ"מ	6.4+0.8/-0.0מ"מ
S-R-9524-B-0	9.5+0.8/-0.0מ"מ	2.4+0.5/-0.0מ"מ	S-R-9564-B-0	9.5+0.8/-0.0מ"מ	6.4+0.8/-0.0מ"מ
S-R-9516-B-0	9.5+0.8/-0.0מ"מ	1.6+0.3/-0מ"מ	S-R-1364-B-0	12.7+0.8/-0.0מ"מ	6.4+0.8/-0.0מ"מ
S-R-9516-B-0	9.5+0.8/-0.0מ"מ	1.6+0.3/-0מ"מ	S-R-9595-B-0	9.5+0.8/-0.0מ"מ	9.5+0.8/-0.0מ"מ



מספר חלק	רוֹחַב	גָבוֹהַ	מספר חלק	W	H
SB-4113-MD-0	12.7+1.6/-0.0מ"מ	4.1+0.5/-0.0מ"מ	SB-1988-MD-0	19.1+1.6/-0.0מ"מ	8.8+0.8/-0.0מ"מ
SB-1941-MD-0	19.1+1.6/-0.0מ"מ	4.1+0.5/-0.0מ"מ	SB-2588-MD-0	25.4+1.6/-0.0מ"מ	8.8+0.8/-0.0מ"מ
SB-1657-MD-0	{{0}}.6/-0.0 מ"מ	5.7+0.8/-0.0מ"מ	SB-1910-MD-0	19.1+1.6/-0.0מ"מ	10.4+1.2/-0.0 מ"מ
SB-1957-MD-0	{{0}}.6/-0.0 מ"מ	5.7+0.8/-0.0מ"מ	SB-2810-MD-0	28.5+2.0/-0.0מ"מ	10.4+1.2/-0.0 מ"מ
SB-1972-MD-0	19.1+1.6/-0.0מ"מ	7.2+0.8/-0.0מ"מ	SB-2513-MD-0	25.4+1.6/-0.0מ"מ	13.6+1.6/-0.0מ"מ
SB-2572-MD-0	{{0}}.6/-0.0 מ"מ	7.2+0.8/-0.0מ"מ	SB-3113-MD-0	31.2+2.0/-0.0מ"מ	13.6+1.6/-0.0מ"מ



פֶּתֶק:

1. חומר חוט קלוע: נחושת בריליום, חוט מונל, חוט נחושת משומר, חוט פלדה מצופה נחושת משומר, חוט ברזל מצופה נחושת משומר, חוט נירוסטה, וכו ';

2. פני השטח של החוט הקלוע יכול להיות צבע טבעי; מְשׁוּמָר; מצופה ניקל; מוּכסָף; מצופה זהב וכו';

3. עבור חומרים מיוחדים וצורות מבניות לא סטנדרטיות, התאמה אישית נתמכת. אנא צור קשר עם מנהל המכירות שלנו.

מספר קצר של מוצר חוט קלוע: TS-AABB-MD-P

הערות:

T מייצג את הסוג:

T הוא B: תיל קלוע מתכת נחושת בריליום; T הוא S: רשת תיל מתכת מוצקה; T הוא C: רשת תיל מתכת בליבת; T הוא S: רשת תיל מתכת אטומה;

T הוא W: חגורת רשת תיל מתכת;

S מייצג את הצורה:

S הוא C: עגול; S הוא R: ריבוע; S הוא צורת D:D; S הוא צורת P:P; S הוא צורת B:B;

AABB: גודל מבנה המוצר.

M מייצג את החומר: M הוא B: נחושת בריליום; M הוא S: חוט נירוסטה; M הוא M: חוט מונל; M הוא D: חוט נחושת זרחן משומר; M הוא F: חוט פלדה מצופה נחושת משומר;

D מייצג את חומר הליבה הפנימית: D הוא 0:אין;D הוא N:גומי כלורופרן; D הוא S: גומי סיליקון; D הוא P: ספוג פוליאוריטן;

P מייצג את המראה:0:natural color; P הוא S: בריליום נחושת משומר; P הוא N: נחושת בריליום מצופה ניקל; P הוא Z: בריליום נחושת מצופה באבץ.





לְהַצִיג

אטם רשת תיל סרוג הוא אטם מרוכב העשוי מרשת תיל סרוגה וחומר אלסטי. בהשוואה לאטם רשת תיל ארוג, חוט המתכת של אטם רשת תיל סרוג ארוג בטכנולוגיית סריגה מיוחדת, בעלת מאפיינים מבניים ויתרונות ביצועים שונים. הוא נמצא בשימוש נרחב בתעשיות הדורשות איטום גבוה, אפקט מיגון אלקטרומגנטי חזק או תפקוד מוליכות, המספק איטום מעולה, בלימת זעזועים וביצועים נגד הפרעות.

תכונות:

מיגון אלקטרומגנטי: מתנגד ביעילות להפרעות אלקטרומגנטיות חיצוניות (EMI) והפרעות בתדר רדיו (RFI), מגן על הפעולה הרגילה של ציוד רגיש.

ביצועי איטום: חומרים אלסטומריים מספקים אפקט איטום אמין למניעת דליפה של נוזל, גז או חלקיקים.

מוליכות: רשת תיל מתכת מבטיחה מוליכות טובה ומגינה על ציוד אלקטרוני מפני נזק סטטי.

אנטי רטט ובלימת זעזועים: להפחית ביעילות את נזקי הרטט לציוד ולהאריך את חיי השירות של הציוד.

טמפרטורה גבוהה ועמידות בפני קורוזיה: באמצעות עמיד בטמפרטורה גבוהה, נירוסטה וחומרים אחרים, זה יכול לעבוד ביציבות ולטווח ארוך בתנאים קיצוניים.

תהליך ייצור

1. בחירה וטיפול בחוטי מתכת

ראשית, בחר חומרי חוטי מתכת מתאימים. חומרים נפוצים כוללים נירוסטה, נחושת, נחושת בריליום, ניקל ומתכות אחרות, בעלות מוליכות מעולה, עמידות בטמפרטורה גבוהה ועמידות בפני קורוזיה. הקוטר, החוזק, המוליכות ותכונות אחרות של חוט המתכת צריכים להיקבע בהתאם לדרישות הפונקציונליות של האטם הסופי.

טיפול פני השטח: על מנת לשפר את העמידות בפני קורוזיה ועמידות חוט המתכת, חוט המתכת עובר טיפול משטח (כגון ציפוי ניקל, ציפוי כרום, פסיבציה ועוד) על מנת להבטיח את יציבותו בשימוש ארוך טווח.

2. סריגה ואריגה של חוטי מתכת

חוט המתכת שזור לרשת בתהליך סריגה. הסריגה הדוקה ויציבה יותר מבנית מתהליכי אריגה מסורתיים, מה שיכול לשפר את החוזק והעמידות הכללית של רשת התיל המתכתית. שיטות האריגה של רשת תיל מתכת סרוגה כוללות לרוב אריגה פשוטה ואריג אריג וכו', ושיטת האריגה המתאימה נבחרת בהתאם לדרישות היישום הספציפיות של המוצר.

תהליך האריגה: במכונת הסריגה חוט המתכת שזור לרשת דרך המחטים ומסגרות החוט של מכונת הסריגה ליצירת מבנה רשת בעל מפרטים שונים. רשת תיל מתכת סרוגה היא בדרך כלל בעלת חוזק מתיחה טוב ועמידות בפני קריעה, והיא מתאימה לסביבות עם לחץ גבוה או טמפרטורה גבוהה.

לחיצה בטמפרטורה גבוהה: רשת התיל משולבת עם חומר האלסטומר באמצעות חימום ולחץ בטמפרטורה גבוהה כדי להבטיח שהשניים מחוברים היטב ליצירת מבנה מורכב.

תהליך הדבקה: ניתן גם להשתמש בדבק חזק או דבקים מיוחדים כדי לחבר את רשת התיל עם חומר האלסטומר כדי להבטיח את היציבות והאפקט האיטום שלו לאורך זמן.

3. טיפול בגיפור או ריפוי

עבור חומרי אלסטומר גומי, נדרש בדרך כלל טיפול בגיפור. תהליך הגיפור מצלב את השרשראות המולקולריות של הגומי באמצעות חימום ותגובות כימיות, שיפור האלסטיות ועמידות בפני טמפרטורה גבוהה ובלאי.

אשפרה: טיפול בגיפור או תהליכי ריפוי אחרים הופכים את האלסטומר לאטום טוב, עמידות בלחץ ועמידות בחום, ומשפרים את הביצועים המקיפים של האטם.

4. חיתוך ועיצוב

חותכים את אטם רשת התיל הסרוג ששולב לגודל ולצורה הנדרשים. שלב זה מצריך בדרך כלל שימוש בכלי חיתוך מדויקים כדי להבטיח שגודל המוצר מדויק, הקצוות חלקים והוא יכול לעמוד בדרישות ההתקנה של ציוד שונה.

חיתוך מדויק: השתמש בחיתוך לייזר או בחיתוך עובש כדי להבטיח את איכות החיתוך של כל אטם ולמנוע נזק לרשת התיל או האלסטומר במהלך תהליך החיתוך.



אזורי יישום

ציוד אלקטרוני: משמש למיגון אלקטרומגנטי והגנה מפני פריקה אלקטרוסטטית כדי להבטיח שהציוד מוגן מפני הפרעות חיצוניות.

תעשיית הרכב: משמש בציוד אלקטרוני על הלוח כדי למנוע הפרעות אלקטרומגנטיות ולספק הגנת איטום.

תעופה וחלל: ספק מיגון והגנה אלקטרומגנטית לציוד תעופה וחלל בעל דיוק גבוה כדי להבטיח את אמינותו בסביבות קשות.

ציוד תעשייתי: משמש לאיטום והגנה על מכונות וציוד שונים למניעת דליפת נוזלים ולשיפור הביצועים נגד רעידות.

תעשיית האנרגיה: לספק מיגון אלקטרומגנטי יעיל והגנת הארקה עבור ציוד חשמל כדי להבטיח פעולה יציבה של הציוד.

היתרונות שלנו:

אנו מיזם חדשני המתמחה במחקר ופיתוח, ייצור ומכירה של אטמי רשת תיל סרוגים, המחויבים לספק פתרונות איטום, מיגון, מוליכים ועמידים בפני זעזועים באיכות גבוהה ללקוחות ברחבי העולם. לחברה תהליכי ייצור מתקדמים וצבירה טכנית, והיא מסוגלת לספק מוצרים ושירותים מותאמים ללקוחות בתחומים שונים.

במפעל שלנו, אנו מבינים שלאפליקציות שונות עשויות להיות דרישות ייחודיות. לכן אטמי רשת התיל הסרוגים שלנו ניתנים להתאמה אישית וניתנים לשינוי. אנו מציעים מגוון אפשרויות, כולל גדלים, צורות, עוביים ושיטות התקנה שונות, המאפשרים ללקוחותינו למצוא את הפתרון המושלם שיענה על צרכי מיגון EMI הספציפיים שלהם. צוות המומחים שלנו עובד בשיתוף פעולה הדוק עם הלקוחות כדי להבין את הצרכים שלהם ולספק אטמים מותאמים אישית המתאימים באופן מושלם ליישומים שלהם.

צור קשר:

בין אם אתה צריך אטמי רשת סרוגים מותאמים אישית או שיש לך שאלות במהלך תהליך בחירת המוצר, אנו נספק לך מכל הלב תמיכה טכנית מקצועית ושירות לאחר המכירה. אל תהסס לפנות אלינו לקבלת מידע מפורט יותר על המוצרים והשירותים שלנו.



הסמכת המוצר



תהליך ייצור אטם רשת מתכת סרוגה

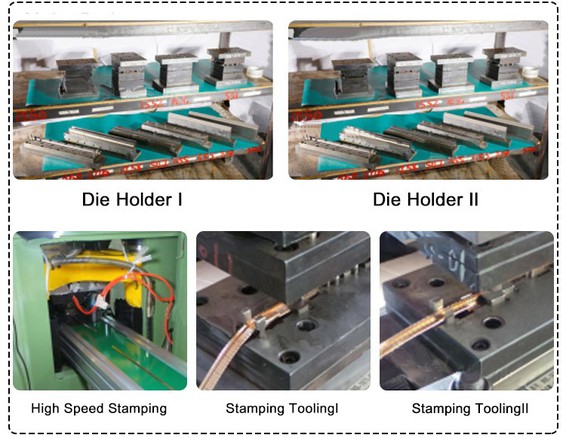

יכולת עיצוב וייצור של כלי עבודה

ציוד עיקרי:

מטחנה מדויקת: 4 סטים;

מכונת כרסום: 3 סטים;

מכונת קידוח: 3 סטים;

חיתוך תיל-אלקטרודה: 2 סטים;

הטוחנים: סט אחד;

אחר: 5 סטים



פרמטר אופייני של חומר גלם BeCu

רכיב כימי

להיות-----------1.8%-2.%(סדרת בריליום גבוהה)

קובלט + ניקל--------- 0.20% (לפחות)

קובלט +ניקל + ברזל------ 0.60% (לכל היותר)

נחושת-------את השאר



רכוש פיזי

מוליכות חשמלית (IACS)---22-25%

מודול אלסטיות (psi) --- 18.5*10⁶



חיפוי אלקטרו על משטח ייצור נחושת בריליום

תמונות נפוצות של מוצרי ציפוי אלקטרוני



משלוח, משלוח והגשה

כושר משלוח מהיר

1. זמן אספקה ​​בתפזורת רגילה: פחות מ-3 ימים;

2. זמן מקסימלי למוצרים מיוחדים: פחות מ-7 ימים.

3. זמן אספקה ​​רגיל של מדגם חינם: פחות מיומיים.

4. זמן אספקה ​​למוצרים מיוחדים: פחות מ-7 ימים.

5. זמן השלמת ייצור מדגם ידני: פחות מ-7 ימים





שאלות נפוצות

ש 1: מהו אטם רשת תיל סרוג?

A1: אטם רשת תיל סרוג הוא אטם העשוי מרשת מתכת וחומר אלסטומר. הוא משלב את החוזק הגבוה של רשת המתכת ואת האיטום של חומר האלסטומר, ויש לו פונקציות מרובות כגון מיגון אלקטרומגנטי, איטום, מוליכות ועמיד בפני זעזועים. הוא נמצא בשימוש נרחב באלקטרוניקה, מכוניות, תעופה וחלל ותחומים אחרים.



ש 2: האם תהליך הייצור של אטם רשת התיל מסובך?

A2 תהליך הייצור של אטם רשת התיל הסרוג הוא מסובך יחסית, והוא צריך לעבור את השלבים הבאים: בחירה ועיבוד של חוטי מתכת, סריגה ואריגה, יציקת חומר אלסטומר, שילוב של רשת תיל ואלסטומר, גיפור או אשפרה, חיתוך מדויק, בדיקת איכות ובדיקות וכו'. כל חוליה דורשת בקרה עדינה כדי להבטיח את העליונות של ביצועי המוצר.



ש 3: מה ההבדל בין אטמי רשת תיל סרוגים לסוגים אחרים של אטמים?

A3 בהשוואה לאטמי גומי ואטמי מתכת מסורתיים, לאטמי רשת תיל סרוגים יש את המאפיינים המשמעותיים הבאים:

פונקציית מיגון אלקטרומגנטית חזקה יותר: זה יכול למנוע ביעילות הפרעות אלקטרומגנטיות ומתאים לאירועים הדורשים תאימות אלקטרומגנטית גבוהה.

ביצועי איטום טובים יותר: באמצעות התרכובת של אלסטומר ורשת תיל, זה מספק אפקט איטום חזק יותר.

עמידות סביבתית קיצונית: הסתגלו לסביבות עבודה קשות כמו טמפרטורה גבוהה ולחץ גבוה, ושמירה על ביצועים טובים.

עמידות מצוינת בפני זעזועים: השילוב של חומרי אלסטומר גורם לאטמים של רשת תיל סרוגה לבעלי עמידות חזקה בפני זעזועים וספיגת זעזועים.



ש 4: בחר את אטם רשת התיל הסרוג הנכון?

A4 בעת בחירת אטם רשת תיל סרוג, עליך לקחת בחשבון את הגורמים הבאים:

סביבת יישום: כגון טמפרטורה, לחץ, קורוזיביות, רטט וכו'.

דרישות מיגון אלקטרומגנטי: אם אתה צריך למנוע הפרעות אלקטרומגנטיות, בחר אטם רשת תיל עם ביצועי מיגון אלקטרומגנטיים טובים.

דרישות איטום: בחרו את החומר המתאים לפי סוג המדיום לאטום (גז, נוזל וכו').

עמידות וחיים: בחרו חומר עמיד במיוחד המתאים לשימוש לטווח ארוך.



ש 5: מהם החומרים הנפוצים לאטמי רשת תיל?

A5: החומרים כוללים:

נירוסטה: יש לה עמידות מצוינת בפני קורוזיה ועמידות בטמפרטורה גבוהה, והיא משמשת לעתים קרובות ביישומים הדורשים עמידות גבוהה.

נחושת בריליום: בעלת מוליכות חשמלית טובה והיא מתאימה ליישומי מיגון אלקטרומגנטי.

סגסוגת ניקל: בעלת עמידות בטמפרטורה גבוהה ועמידות בפני קורוזיה, מתאימה לסביבות עבודה קיצוניות.

נחושת: בעלת מוליכות חשמלית טובה ומתאימה למיגון והגנה בציוד חשמלי.



ש6: האם ניתן להתאים אטמי רשת תיל ארוגים בהתאם לצרכי הלקוח?

A6: כן, ניתן להתאים אטמי רשת תיל סרוגים בהתאם לצרכים הספציפיים של הלקוחות. זה כולל התאמה אישית של הפתח של רשת התיל, חומר החוט, סוג האלסטומר, גודל וצורת האטם וכו'. על פי דרישות יישום שונות, אנו יכולים לספק ללקוחות פתרונות מותאמים אישית.



ש7: כיצד לתחזק ולטפל באטמי רשת תיל סרוגים?

A7: בדיקה רגילה: בדוק באופן קבוע את תקינות האטם כדי לוודא שאין נזק, בלאי או התיישנות.

ניקוי: הימנע משימוש בממיסים כימיים חזקים מדי בעת הניקוי כדי להימנע מפגיעה בחומר. מומלץ לנגב עם חומר ניקוי ניטרלי ומטלית רכה.

החלפה: אם האטם נמצא בסביבה קיצונית במשך זמן רב, החלף אותו באופן קבוע כדי להבטיח את ביצועי הציוד.
