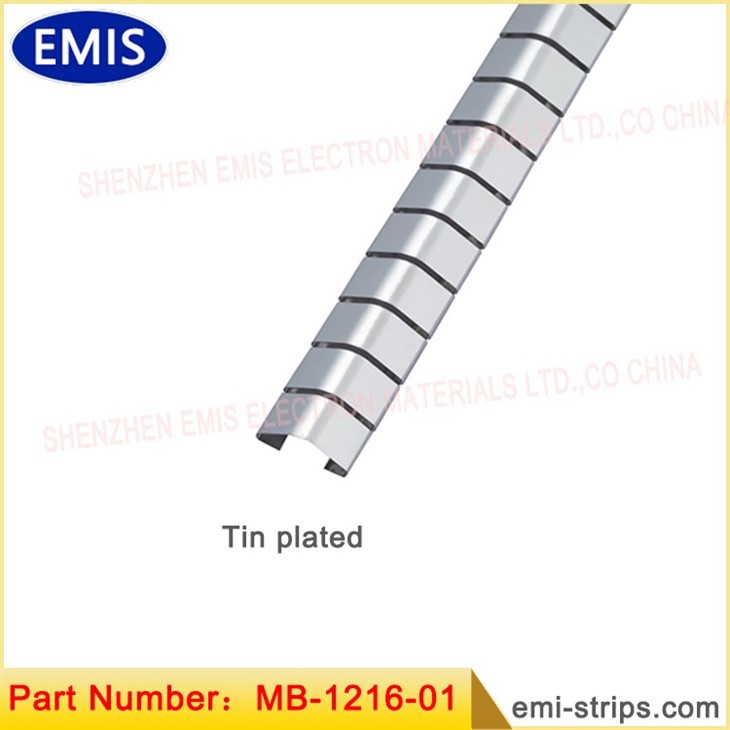

חריץ יחיד BeCu Finger Stock



ניתן להשתמש במלאי אצבעות BeCu עם חריץ יחיד באטמי מיגון EMI או במגעי ESD. חלק מהתקנים זמינים גם בסלילים באורך של 7.6 מטר. ניתן לדחוס את המוצר 100000 פעמים ללא עיוות.





מספר חלק	T(mm)	A	B	C	R1	R2	P	S	Lmax	צמתים	צבע פני השטח
MB-1216-01	0.05	8.13	2.79	2.16	0.51	2.79	4.75	0.5	408 מ"מ	86	גימור בהיר
MB-1216-0S/N	0.05	8.13	2.79	2.16	0.51	2.79	4.75	0.5	408 מ"מ	86	-0S:Tin / -0N:Nickel
MB-1216-0Z	0.05	8.13	2.79	2.16	0.51	2.79	4.75	0.5	408 מ"מ	86	מצופה אבץ
Re: ניתן לחתוך אורך ל-X צמתים, X=1.2.3.4..., המשטח יכול להיות גם מצופה בזהב. כסף ואבץ וכו'

הערות: MB-1116-01 עובי=0.089mm;MB-1216-01 עובי=0.05mm, גדלים אחרים זהים.



מספר חלק אצבע של מלאי אצבע ופורמט אטם:MB-1/2XXX-AA

הערות:

M: מייצגים כמתכת; B: מייצגים כנחושת בריליום;

1: מייצג כעובי רגיל של חומר גלם;

2: מייצגים כעובי דק יותר או תהליך רך במיוחד;

XXX: מייצגים כחלק מס' ייחודי;

AA שווה ל-{{0}}: מוצרי הרכבה;01: גימור בהיר;0N: ציפוי Ni;

{{0}}S: ציפוי פח;0Z: ציפוי אבץ;0G: ציפוי זהב;0A: ציפוי Ag.

MS (P) -XXXX – AA

הערות: M: מייצגים כמתכת; S: מייצגים כ-SUS, פריטים אחרים כמפורט לעיל.





עלות ייצור חריצים מינימלית.

שיטות התקנה של מלאי אצבע ואטמים של חריץ בודד של BeCu: חלקים מותקנים בחריצים מותקנים בקלות באמצעות חריצים שבהם נדרשת תנועה דו-כיוונית. פשוט התקן חלק בחריץ אחד והצמד אותו לחריץ השני או מעבר לקצה המסגרת; כגון:MB-1216-01/1116-01/1136-01 וכו'.

אידיאלי להארקה וסיכוך ביישומי המארז האלקטרוני הבאים.

ידיות פנל קדמי - כיסויי שלדה.

יחידות Plug-in - Backplanes.

מכלולי משנה.

חלק מהתקנים זמינים גם בסלילים באורך של 7.6 מטר.





בתחום האלקטרוניקה והטלקומוניקציה, הפרעות אלקטרומגנטיות (EMI) ופריקה אלקטרוסטטית (ESD) מציבות אתגרים משמעותיים. ככל שהמכשירים האלקטרוניים הופכים יותר קומפקטיים ומקושרים זה לזה, הצורך במיגון EMI יעיל והגנת ESD הפך לבעל חשיבות עליונה. פתרון אחד שזכה להכרה בזכות הרבגוניות והאמינות שלו הוא ה-Single Slot BeCu Finger Stock.

ה-Single Slot BeCu Finger Stock הוא אטם גמיש וגמיש העשוי מסגסוגת נחושת בריליום (BeCu), הידועה במוליכות החשמלית המצוינת ובתכונות המכניות שלו. מלאי אצבעות זה נועד לספק מיגון EMI אמין ומגע ESD במגוון יישומים, מה שהופך אותו לבחירה אידיאלית עבור תעשיות כגון טלקומוניקציה, תעופה וחלל, רכב ואלקטרוניקה רפואית.

אחד המאפיינים הבולטים של ה-Single Slot BeCu Finger Stock הוא יכולת ההסתגלות שלו. ניתן להשתמש בו באטמי מיגון EMI, המשמשים בדרך כלל למניעת דליפה של קרינה אלקטרומגנטית ממארזים אלקטרוניים. אטמים אלו יוצרים מחסום מוליך המקיף רכיבים רגישים, ממזער את הסיכון להפרעות משדות אלקטרומגנטיים חיצוניים ומבטיח תפקוד תקין של מכשירים אלקטרוניים.

יתר על כן, ה-Single Slot BeCu Finger Stock משמש גם כמגע ESD, המסייע להסיט את הפרשות האלקטרוסטטיות הרחק ממעגלים רגישים. פריקות אלקטרוסטטיות עלולות לגרום לנזק בלתי הפיך לרכיבים אלקטרוניים, ולהוביל לתקלות או אפילו לכשל מוחלט במכשיר. על ידי שימוש במלאי האצבעות כאיש קשר ESD, היצרנים יכולים להגן על המוצרים שלהם מפני אירועי ESD, להבטיח את אריכות החיים והאמינות שלהם.

ה-Single Slot BeCu Finger Stock מגיע בצורות ובתצורות שונות, בהתאם לדרישות היישום הספציפיות. חלק מהתקנים זמינים בסלילים באורך של 7.6 מטר, המאפשרים התאמה אישית והתקנה קלה במארזים אלקטרוניים שונים. גמישות זו מאפשרת למהנדסים ולמעצבים להתאים את מלאי האצבעות כך שיתאים למגוון רחב של צורות וגדלים, מה שמבטיח מיגון EMI והגנה ESD אופטימלית.

אחד היתרונות המרכזיים של ה-Single Slot BeCu Finger Stock הוא העמידות יוצאת הדופן שלו. למרות הגמישות שלו, מאגר האצבעות מסוגל לעמוד בדחיסה של עד 100,000 פעמים ללא כל עיוות. תכונה זו חיונית ביישומים שבהם מתרחשות פתיחה וסגירה חוזרות ונשנות של מארזים אלקטרוניים, כגון במכשירים עם תאי סוללה נשלפים או לוחות גישה. אורך החיים והאמינות של מלאי האצבעות תורמים לביצועים הכוללים ולתוחלת החיים של מכשירים אלקטרוניים.

כדי להבטיח ביצועים איכותיים ואמינים, חיוני להקפיד על תקנים והנחיות בתעשייה. ה-Single Slot BeCu Finger Stock תואם לתקנים שונים, כולל אלה הקשורים ליעילות מיגון EMI ולתקנות סביבתיות. ברוכים הבאים להתאים את הבחירה.





זרימת תהליך ייצור של BeCu Fingerstock





החברה שלנו משתמשת בעיקר בחומרי גלם מ-BrushWellman Co.,Ltd מארה"ב.

רכיב כימי

להיות----------------1.8 אחוז -2. אחוז (סדרת בריליום גבוהה)

קובלט בתוספת ניקל----------0.20 אחוז (לפחות)

קובלט פלוס ניקל פלוס ברזל----- 0.60 אחוז (לכל היותר)

נחושת--------------------את השאר

רכוש פיזי

מוליכות חשמלית (IACS) ---22-25 אחוזים

מודול אלסטיות (psi)--- 18.5*10⁶





טיפול בחום באקוום יכול לגרום לקשיות 1/4h או 1/2h של חומרי הגלם של BeCu לעלות ליותר מ-373HV קשיות, כדי להבטיח את דרישות הגמישות של מוצרי BeCu.

פרמטרים מרכזיים:

דרגת ואקום:<1Pa

טמפרטורה: 600 F

זמן השרייה: 2 שעות

גז מגן: חנקן

טוהר: 99.9999 אחוז







דרישות סביבה למוצרים

המוצרים שלנו עומדים בדרישות של דו"ח SGS, דו"ח ROHS, REACH, דו"ח ללא הלוגן (HF) וכו'.











שאלות ותשובות של תהליך ייצור וטכנולוגיה

ש: 1 מה אם יש כמה בעיות בציורים של לקוחות לגבי ייצור כמות?

A1: ההנדסה שלנו תציע עצות לתיקון ולאחר מכן תמסור ללקוחות כדי לאשר עוד יותר, תוך דיונים על בעיות רלוונטיות.



ש 2: מה אם ללקוחות יש רק מדגם ללא הציור?

ת2: הלקוחות צפויים לשלוח את המדגם שלך לחברה שלנו ומחלקת האיכות שלנו תבצע מדידת ממדים כוללת. אז מחלקת ההנדסה שלנו תספק את השרטוט כדי לאשר שוב עם הלקוח.



ש 3: מהו בסיס עיצוב המבנה של BeCu Fingerstock הסטנדרטי שלנו?

A3: BeCu Fingerstock נהנית מתחליפיות חזקה, המוצרים הסטנדרטיים שלנו מתייחסים לתקן האוניברסלי של BeCu Fingerstock כדי להבטיח מבנה סביר וביצועי מיגון.



ש 4: למה לא להשתמש במוצרים של טכנולוגיית ריכוך?

A4: טכנולוגיית הריכוך היא שימוש בשיטת טיפול כימית. לאחר הטיפול, עובי הריכוך אינו אחיד.



ש 5: בידוד טיפול החום הוא 600F. אתה יכול לשנות את זה?

A5: זוהי טמפרטורת טיפול החום הטובה ביותר המסופקת על ידי מפעל החומרים האמריקאי והחברה שלנו לא יכולה לשנות אותה;
