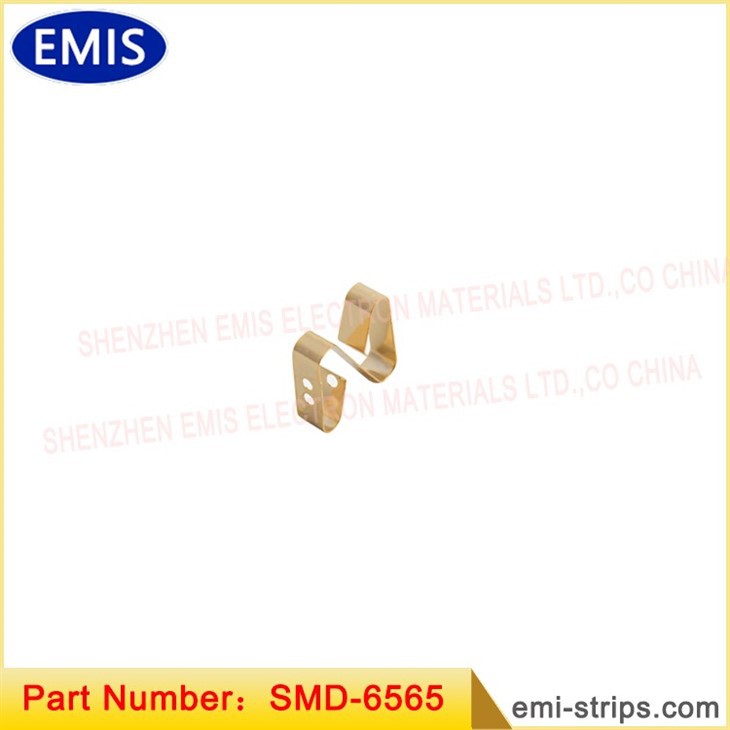

רסיס SMD ייעודי ללוח PCB



אנו מספקים רסיס SMD ייעודי ללוח PCB. לקפיצים הללו יש יכולת ריתוך טובה, גודל קטן, תפוסת שטח קטנה, עיצוב מבנה קל וניתן להתאים אותם בכל גודל וצורה. מצפה לעבוד איתך.





בעולם הייצור האלקטרוני, למעגלים מודפסים (PCB) תפקיד מכריע בחיבור ותמיכה ברכיבים אלקטרוניים שונים. כדי להבטיח את הביצועים והאמינות האופטימליים של PCBs, הרכיבים המשמשים חייבים להיות באיכות מעולה ומתוכננים לעמוד בדרישות ספציפיות. בכל הנוגע לרכיבי קפיצים ללוחות PCB, רסיסים ייעודיים להתקן משטחים (SMD) מופיעים כבחירה רב-תכליתית ויעילה. עם יכולת הריתוך המעולה שלו, הגודל הקטן, תפוסת השטח המינימלית והתכונות הניתנות להתאמה אישית, רסיס SMD מחולל מהפכה בתעשיית ה-PCB. מאמר זה בוחן את היתרונות והאפשרויות של שימוש ברסיס SMD ייעודי עבור לוחות PCB, ומדגיש את חשיבותו בתכנון וייצור אלקטרוניים מודרניים.

יכולת ריתוך מעולה:

רסיס SMD ייעודי מציע יכולת ריתוך מעולה, מה שהופך אותו לבחירה מועדפת עבור יצרני PCB. הרכב הרסיס ומבנהו מבטיחים קשר חזק ואמין במהלך תהליך ההלחמה, ומספקים חיבורים מאובטחים לרכיבים אלקטרוניים. החומרים האיכותיים המשמשים בייצור רסיס SMD מבטיחים עמידות בפני מתח תרמי, שמירה על שלמות מפרק הריתוך גם בתנאי הפעלה תובעניים. יכולת הריתוך המשופרת הזו מתורגמת בסופו של דבר לעמידות ולאורך חיים משופרים של מכלול ה-PCB.

גודל קומפקטי ויעילות שטח:

הגודל הקטן והאופי הקומפקטי של רסיס SMD ייעודי הופכים אותו לבחירה אידיאלית עבור מכשירים אלקטרוניים מודרניים הדורשים מזעור. היכולת לתפוס מקום מינימלי על לוחות PCB מאפשרת צפיפות רכיבים מוגברת, ומאפשרת למעצבים לייעל את השטח הפנוי מבלי לפגוע בפונקציונליות. על ידי שימוש ברסיס SMD, יצרנים יכולים למקסם את היעילות והביצועים של עיצובי ה-PCB שלהם, וליצור מכשירים אלקטרוניים קטנים וקלים יותר העונים על הדרישות של השוק של היום.

אפשרויות התאמה אישית גמישות:

אחד היתרונות המרכזיים של רסיס SMD ייעודי הוא היכולת שלו להיות מותאם אישית בכל גודל וצורה, מותאם לדרישות עיצוב ספציפיות. גמישות זו מאפשרת ליצרני PCB להתאים את הרסיס לצרכים הייחודיים שלהם, מה שמבטיח אינטגרציה חלקה עם רכיבים אחרים בלוח. בין אם מדובר בעיצוב מורכב או פשוט, ניתן לייצר רסיסי SMD בדיוק כך שיתאימו למפרטים הרצויים, ומציעים רמה גבוהה של חופש עיצובי.

עיצוב מבנה קל:

יתרון בולט נוסף של רסיס SMD ייעודי הוא עיצוב המבנה הפשוט שלו. העיצוב הפשוט מאפשר התקנה ושילוב קלים בתהליך הרכבת ה-PCB, ומייעל את פעולות הייצור. פשטות זו מפחיתה את זמן הייצור והעלויות תוך שמירה על תקני איכות וביצועים עקביים. יתר על כן, תכנון המבנה הלא מסובך של רסיס SMD מקל על תחזוקה ותיקון יעילים, ומשפר את מחזור החיים הכולל של המכשיר האלקטרוני.

סיכום:

רסיס SMD ייעודי עבור לוחות PCB התפתח כמחליף משחקים בתעשיית הייצור האלקטרוני. עם יכולת הריתוך המעולה שלו, הגודל הקטן, יעילות החלל, עיצוב המבנה הקל והאופי הניתן להתאמה אישית, רסיס SMD מציע מגוון יתרונות ליצרני PCB. היכולת ליצור חיבורים מאובטחים, לתפוס מקום מינימלי ולהסתגל לדרישות עיצוב ספציפיות מבטיחה ביצועים ואמינות מיטביים של מכלולי PCB. ככל שהדרישה למכשירים אלקטרוניים קטנים ויעילים יותר ממשיכה לגדול, רסיסי SMD ייעודיים משמשים פתרון רב ערך להשגת עיצובי PCB קומפקטיים ובעלי ביצועים גבוהים. בין אם זה עבור מוצרי אלקטרוניקה, יישומי רכב או ציוד תעשייתי, השימוש ברסיס SMD פותח אפשרויות חדשות לחדשנות ושיתוף פעולה. אמצו את היתרונות של רסיס SMD ייעודי ופתחו את הפוטנציאל למצוינות בתהליכי ייצור ה-PCB שלכם. אנו מצפים לעבוד איתך כדי להחיות את העיצובים האלקטרוניים שלך.





זרימת תהליך ייצור של BeCu Fingerstock





יתרונות החברה

שני מעצבי כלי עבודה מקצועיים לשניהם יש יותר מ-10 שנות ניסיון בעיצוב. אנו פורצים את הקשיים הטכניים בתחום ההחתמה עם ציוד עיבוד כלי עבודה מיובא ויכולת ייצור כלי עבודה רב עוצמה. ניתן להשלים יותר מ-15 סטים של תבניות בכל חודש.

משלוח מהיר: 7 ימים לדגימות ידניות ו-16 ימים לייצור המוני.

חיי כלי עבודה יוצאי דופן: החברה שלנו מאמצת חומרי עובש מיוחדים יותר מ-100 מיליון פעמים.

החברה שלנו משתמשת בעיקר בחומרי גלם מ-BrushWellman Co.,Ltd מארה"ב.

סדנאות הפוסט-עיבוד



דרישות סביבתיות למוצרים

מוצרי BeCu שלנו עומדים בדרישות של דו"ח SGS, דו"ח ROHS, REACH, דו"ח ללא הלוגן (HF) וכו'.





לחברה שלנו יש סט שלם של ציוד לבדיקת מוצרים כדי להבטיח שנוכל לספק מוצרים איכותיים ואמינים. כאשר המוצרים נשלחים, אנו יכולים לספק סדרה מלאה של דוחות בדיקה, וחלק מהציוד מוצג באיור הבא:







שאלות ומפתחות לרכישת אצבעות ואטמים:

ש 1: מהו רסיס SMD, וכיצד הוא שונה ממרכיבי קפיצים אחרים?

A1: רסיס SMD, המכונה גם רסיס התקן משטחים, הוא סוג של רכיב קפיץ שתוכנן במיוחד עבור לוחות PCB. הוא מאופיין בגודלו הקטן, במבנה הקומפקטי וביכולת הריתוך המעולה שלו. שלא כמו רכיבים דרך חורים מסורתיים, רסיס SMD מולחם ישירות על פני ה-PCB, מה שמבטל את הצורך בקידוח חורים ומאפשר צפיפות רכיבים מוגברת.



ש 2: מהם היתרונות של שימוש ברסיס SMD בייצור לוחות PCB?

A2: רסיס SMD מציע מספר יתרונות בייצור לוחות PCB. ראשית, הוא מספק יכולת ריתוך מעולה, ומבטיח חיבורים חזקים ואמינים בין רכיבים. שנית, הגודל הקטן והעיצוב החסכוני שלו מאפשרים צפיפות רכיבים גבוהה יותר, ומאפשרים יצירת מכשירים אלקטרוניים קטנים וקומפקטיים יותר. בנוסף, ניתן להתאים רסיסי SMD בכל גודל וצורה, מה שמספק גמישות בעיצוב. עיצוב המבנה הקל שלו מפשט את תהליכי ההתקנה והתחזוקה, ומפחית את זמן הייצור והעלויות.



ש 3: כיצד תורם רסיס SMD למזעור מכשירים אלקטרוניים?

A3: רסיס SMD ממלא תפקיד משמעותי במזעור מכשירים אלקטרוניים. גודלו הקטן ואופיו הקומפקטי מאפשרים לו לתפוס מקום מינימלי על ה-PCB, ובכך למקסם את השטח הזמין עבור רכיבים אחרים. על ידי שימוש ברסיס SMD, מעצבים יכולים ליצור מכשירים אלקטרוניים קטנים, קלים וניידים יותר מבלי לפגוע בפונקציונליות.



ש 4: האם רסיס SMD מתאים לתעשיות ויישומים שונים?

A4: כן, רסיס SMD הוא רב תכליתי ומוצא יישומים בתעשיות שונות. הוא נפוץ בשימוש במוצרי אלקטרוניקה, אלקטרוניקה לרכב, טלקומוניקציה, ציוד תעשייתי ועוד. יכולת ההסתגלות והאופי הניתן להתאמה אישית שלו הופכים אותו למתאים למגוון רחב של מכשירים ויישומים אלקטרוניים.



ש 5: כיצד ניתן לשתף פעולה עם ספקים של רסיס SMD לייצור לוחות PCB?

ת5: שיתוף פעולה עם ספקי רסיס SMD הוא תהליך פשוט. היצרנים יכולים לפנות לספקים, לספק את דרישות העיצוב הספציפיות שלהם ולדון באפשרויות התאמה אישית. הספקים יכולים להציע הדרכה לגבי רסיס SMD המתאים ביותר ליישום הרצוי. תקשורת ושיתוף פעולה מבטיחים שרסיס SMD עונה על הצרכים המדויקים של תהליך ייצור לוח ה-PCB.



תגיות פופולריות: רסיס smd ייעודי ללוח PCB, סין רסיס smd ייעודי ליצרני לוחות PCB, ספקים, מפעל
